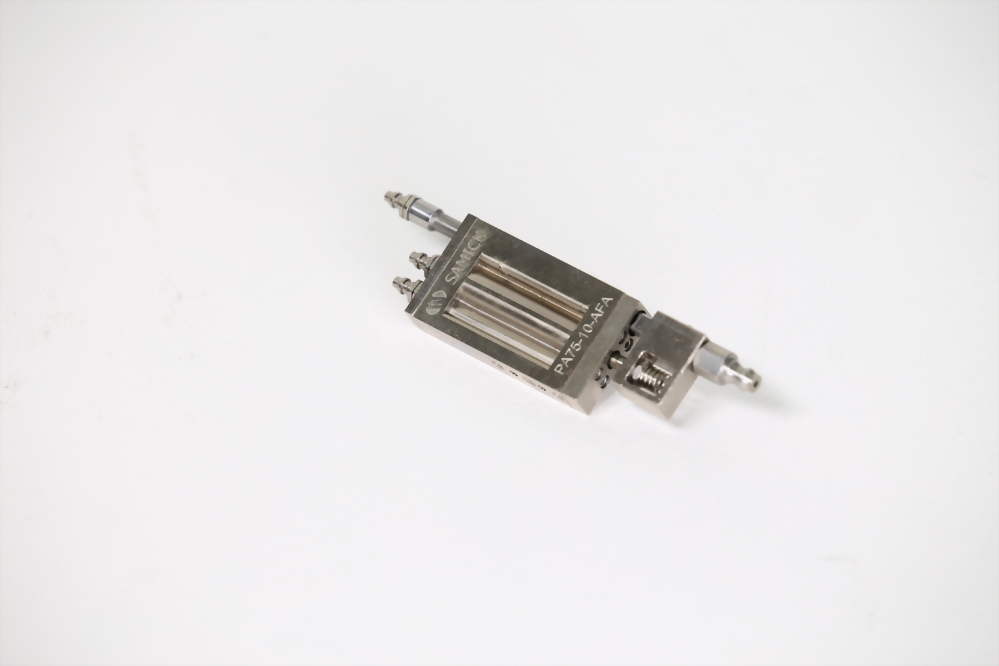

微型氣缸Picker Actuator®
微型氣缸 Picker Actuator,PBG滾珠軸套多角型導向器
±0.02mm
前進時往返精度
500萬次
使用壽命（往返）
50.5g
重量（23.5×91.9×7.5mm）
微型氣缸（Picker Actuator®）以氣壓缸為原理，結合 PBG 精密滾珠軸套多角形導柱，成為微型氣缸中數一數二的佼佼者。採用高壓驅動源的選擇與位置氣缸，2011／2013 年取得專利、2012 年取得 PTC 認證，具備高精度、高剛性、長壽命三大特性。
查看完整規格表
01
採用多角型導向器的選擇氣缸

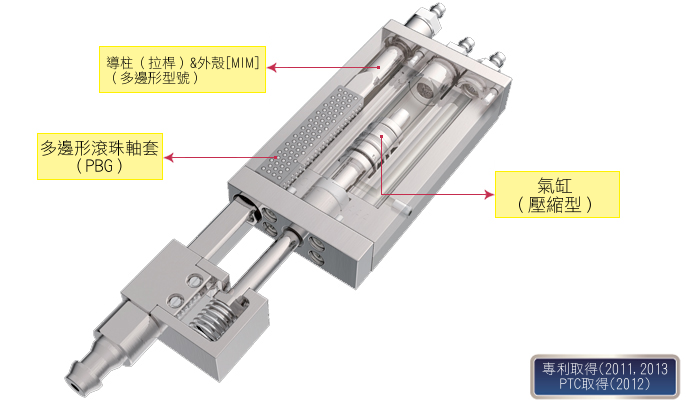

結構：導柱（拉桿）＋外殼（MIM 材質，多邊形型號）、滾珠軸套、氣缸（壓縮型）。
高精度：採用多角形導向器的構造，使滾動運動的傳動體可以穩定維持精密度
高剛性：以多角形導向器構造提高直線度，並使震動和晃動最小化
長壽命：以多角形導柱提供盡可能最大化的滾動接觸面積，模組式的滾珠和保持架一體式設計可實現更長的使用壽命
02
完整規格表
標準行程 10mm 款（PA-75-10-Ni）完整規格，其他厚度／行程組合可訂製。
| 項目 | 事項 |
|---|---|
| 使用導向器 | PBG05（額定靜載荷 250N，額定動載荷 180N） |
| 導向器預緊力 | 20～40g（初期滾動抵抗力） |
| 導向器晃動量 | 30μm 以內 |
| 尺寸（寬×高×厚度） | 23.5×91.9×7.5mm |
| 重量 | 50.5g |
| 設置度（A部） | M2.5－2處，基本孔（Ø2）－2處 |
| 使用溫度範圍 | 0℃～80℃ |
| 使用壓力範圍 | 最大 5kgf/cm²，最小 1.5kgf/cm² |
| 無載荷出力 | 最大 1400g，最小 423g |
| 空氣真空塞 | M3 Tap |
| 前進時往返精度 | ±0.02mm |
| 使用行程 | 10mm |
| 彈簧彈力係數 | 30g/mm |
| 使用壽命 | 500萬次往返（供氣壓力 2kgf/cm² 以下時測定） |
| Adaptor（B部） | M3 Tap 固定 |
設置度可依客戶需求商議；Adaptor 形狀可顧客自選；使用壽命依實際使用環境變化可能改變。
03
型號構成
PA - 75 - 10 - Ni
厚度
- 單位：mm
使用行程
- 單位：mm
表面處理
- 標準：鍍鎳（Ni）
- 選配：鍍黑色
04
應用場景
主要應用在半導體晶片移送、LED 晶片分流機等小型部件運送系統上。
