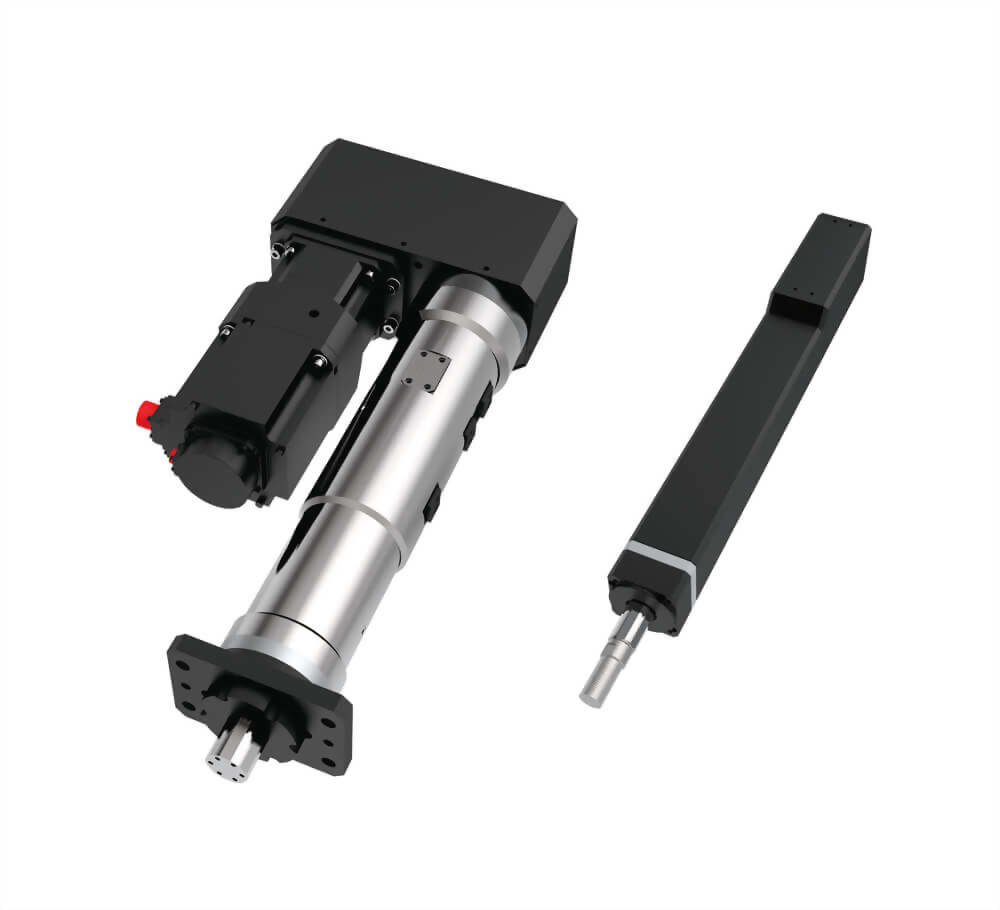

超精密高鋼性伺服壓力機Mctuator®-P系列
2款系列
P 系列／C 系列
10,000kgf
最大推力（McGP-100）
±0.01mm
往返位置精度（全系列共通）
伺服壓力機（Mctuator®）以滾針與多角形導柱組合而成的高剛性導向器 McGuide® 為核心，結合精密滾珠螺桿或高負載傳動組件，實現高生產率、高精密度、高剛性與低噪音的直線壓制動作。本系列於 2012 年申請專利，提供 P 系列（McGuide® 高剛性導向器＋精密高負載滾珠螺桿）與 C 系列（McGuide®＋精密滾珠螺桿）兩種構造，依推力與精度需求選用。
查看完整規格表
01
兩種構造形式
依推力與精度需求選擇：P 系列以 McGuide® 高剛性導向器搭配高負載滾珠螺桿，主打高推力；C 系列搭配精密滾珠螺桿，主打輕預緊力與高精度。
高剛性：多角形構造 McGuide® 導向器，點接觸改為線接觸，接觸面更寬
高精度高速度：滾針軸承提升直線度、降低預緊力（P 系列）
徑向高負載防扭轉：多角形構造＋高負載滾珠螺桿＋強化軸承（P 系列）
少預緊力、高剛性高精度：McGuide® 導向器＋精密滾珠螺桿組合（C 系列）
高生產率、低噪音，可依客戶選型對應伺服馬達與增幅器
02
完整規格表
P 系列依額定推力分 5 款（McGP-005～100）；C 系列依軸徑分 2 款（McGC-028／032），各再分直列／並列。
P 系列規格
| 區分 | McGP-005 | McGP-010 | McGP-030 | McGP-050 | McGP-100 |
|---|---|---|---|---|---|
| 最大推力 (kgf) | 500 | 1,000 | 3,000 | 5,000 | 10,000 |
| 連續額定推力 (kgf) | 250 | 500 | 1,500 | 2,500 | 5,000 |
| 速度 額定/最大 (mm/sec) | 165/330 | 165/330 | 110/165 | 80/120 | 75/110 |
| 最大行程 (mm) | ~300 | ~300 | ~300 | ~200 | ~200 |
| 往返位置精度 (mm) | ±0.01（全系列共通） | ||||
| 壓力傳感器反饋波動誤差 | ±0.3%（全系列共通） | ||||
| 電子製動器 (N·m) | – | – | 8 | 30 | 50 |
| 專用馬達 (KW) | 0.4 | 0.75 | 1.5 | 3.5 | 5 |
| 滾珠螺桿軸徑×導程 (mm) | Φ15×10 | Φ20×10 | Φ32×10 | Φ40×12 | Φ50×16 |
| 減速比 | 1/3 | 1/3 | 1/3 | 1/5 | 1/7 |
| 專用導向器 | McGFP32 | McGFP40 | McGFP50 | McGFP80 | McGFP80 |
P 系列外觀尺寸 (mm)
| 區分 | A | B | C | D | E(g6) | F×G |
|---|---|---|---|---|---|---|
| McGP-005 | 308.5 | 82 | 196 | Φ32.1 | Φ83 | 102×102 |
| McGP-010 | 377 | 115 | 253 | Φ40.4 | Φ96 | 125×125 |
| McGP-030 | 461 | 150 | 318 | Φ50.3 | Φ115 | 135×135 |
| McGP-050 | 610 | 190 | 385 | Φ80.9 | Φ155 | 190×190 |
| McGP-100 | 700 | 235 | 455 | Φ80.9 | Φ155 | 200×200 |
C 系列規格摘要
| 區分 | McGC-028 | McGC-032 |
|---|---|---|
| 最大推力 直列/並列 (kgf) | 120~260 / 60~130 | 480 / 240 |
| 連續額定推力 直列/並列 (kgf) | 35~75 / 20~40 | 150 / 75 |
| 往返位置精度 (mm) | ±0.01 | ±0.01 |
| 專用馬達 (KW) | 0.2~0.4 | 0.75 |
| 滾珠螺桿軸徑×導程 (mm) | Φ12×10~20 | Φ15×10~20 |
C 系列最大速度依行程（100／200／300mm）分段不同，完整數字矩陣請見型錄。
03
型號構成
P 系列
McGP - 000 000 0 00
額定推力
有效行程
壓力傳感器
- 有：L
- 無：BLANK
其他傳感器
- 接近傳感器：PR
- 光傳感器：PO
C 系列
McGC - 000 0 0 000 00
軸徑
- 028
- 032
連接方式
- 直列：D
- 並列：P
安裝方式
- 基本型：S
- 法蘭：F
有效行程
傳感器
- 接近傳感器：PR
- 光傳感器：PO
04
應用場景
Mctuator® 伺服壓力機適用於壓制、安裝、夾緊、沖壓、整理、定位、標記、製模、生產、連接等產線工序，可依客戶選型搭配伺服馬達與增幅器，也可訂製特殊型號。
