超精密高剛性同軸升降台McLift
3款型號
型號A／B／C
550kgf
最大有效負載（型號C，額定）
±0.002mm
重覆定位精度（型號A／B）
McLift®（Coaxial Lift Table，同軸升降台）是使用多邊形導柱 Guide Master® 的超精密高剛性同軸升降解決方案，2024 年申請相關專利，是 SAMICK 這批型錄中最新的產品線之一。採用中空伺服電機，結構緊湊、無需額外框架空間固定電機，同軸設計確保抵抗力矩負載的穩定性，適用於需要高精度上下定位的精密設備。
查看完整規格表
01

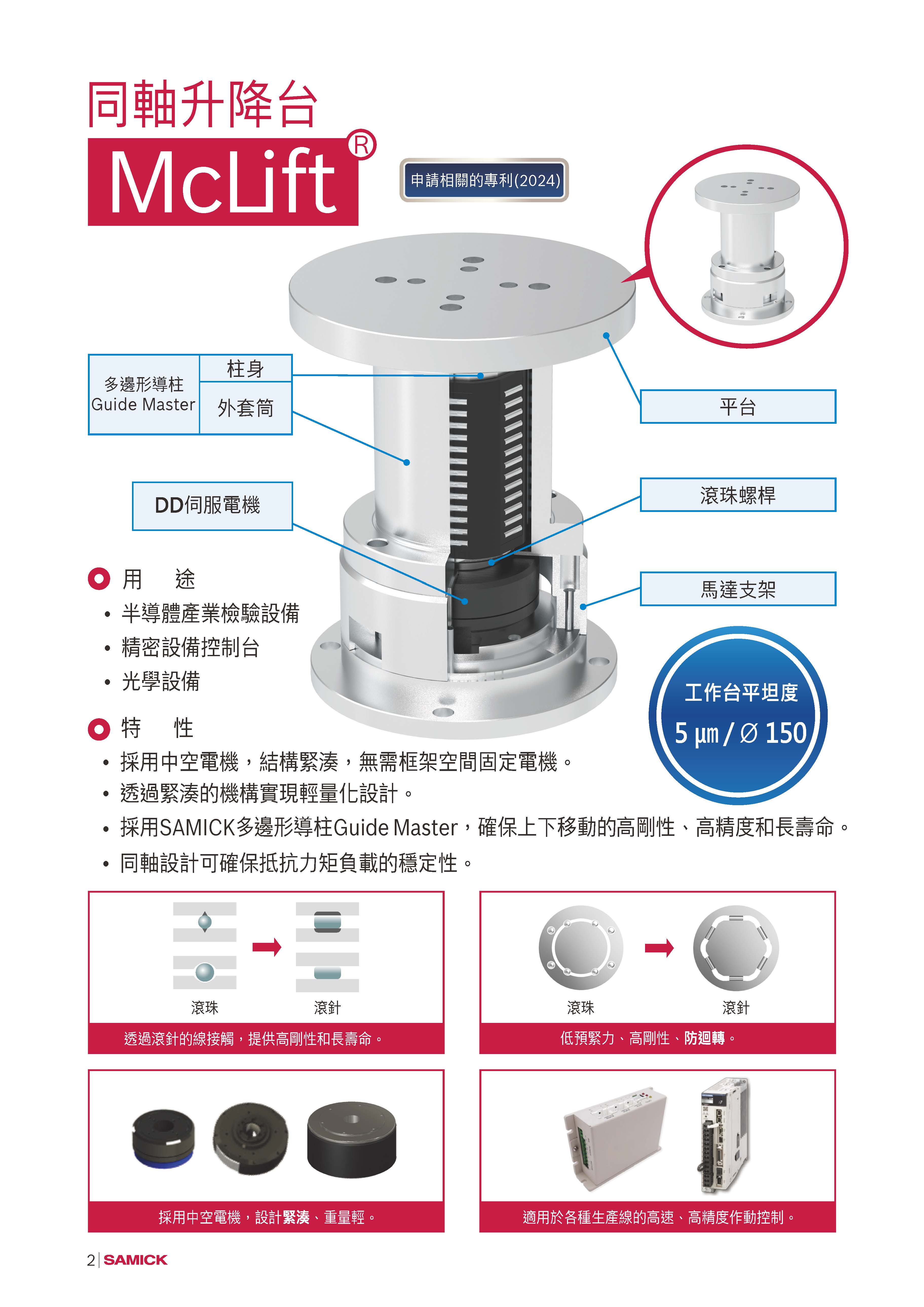

構造與特性
由柱身、多邊形導柱 Guide Master®（柱身＋外套筒）、平台、中空伺服電機、滾珠螺桿、馬達支架構成，同軸配置是實現高剛性穩定升降的關鍵。
中空電機設計：結構緊湊，無需框架空間固定電機
透過緊湊機構實現輕量化設計
採用 SAMICK 多角形導柱 Guide Master®，確保上下移動高剛性、高精度與長壽命
同軸設計確保抵抗力矩負載的穩定性，適用各種生產線高速高精度作動控制
02

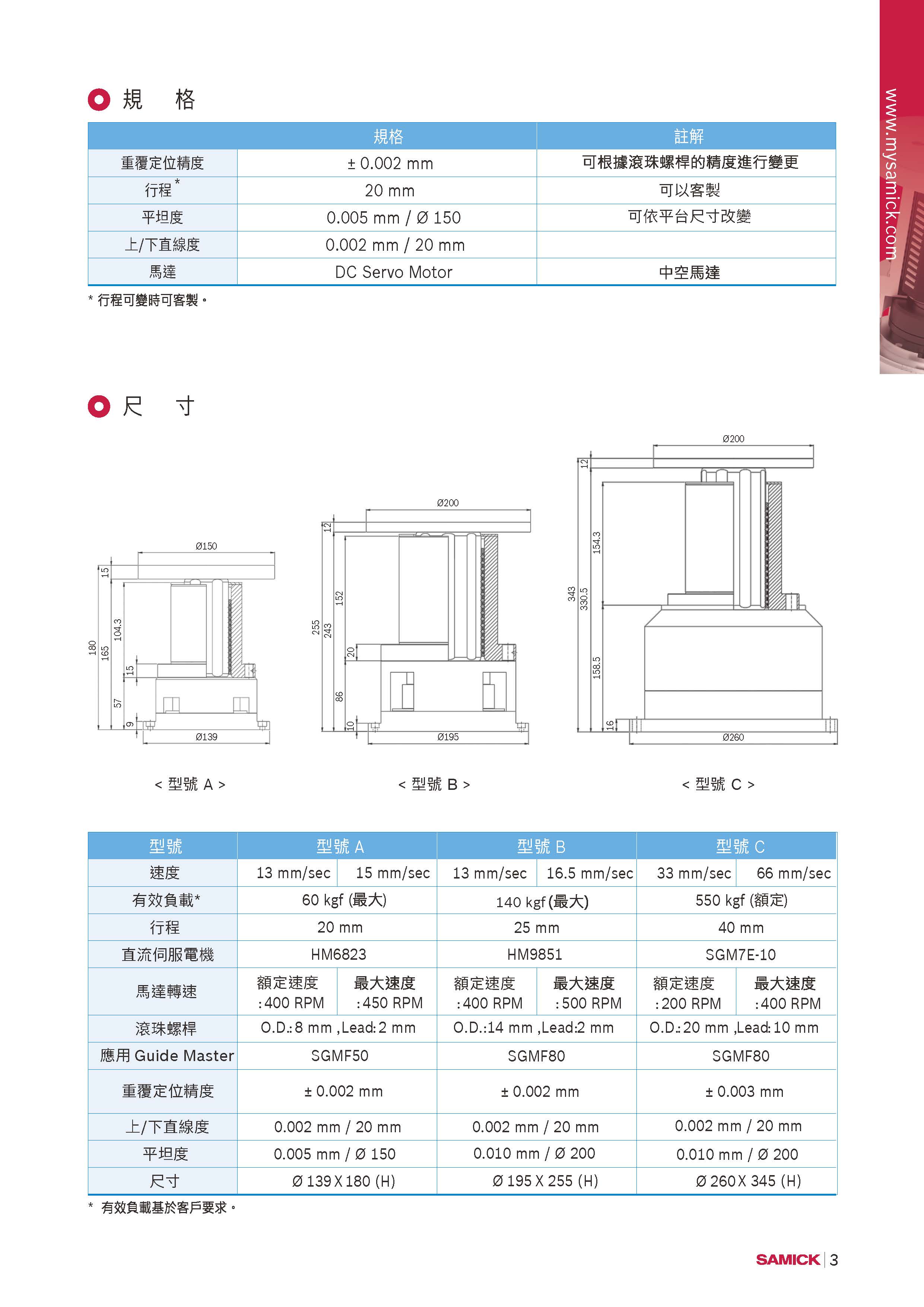

完整規格表
依有效負載與速度分 3 款型號（A／B／C），共通規格如下，各型號詳細馬達規格詳見下方。
共通規格
| 項目 | 規格 | 備註 |
|---|---|---|
| 重覆定位精度 | ±0.002mm | 可根據滾珠螺桿的精度進行變更 |
| 行程 | 20mm | 可以客製 |
| 平坦度 | 0.005mm／Ø150 | 可依平台尺寸改變 |
| 上／下直線度 | 0.002mm／20mm | — |
| 馬達 | DC Servo Motor | 中空馬達 |
三款型號規格對照
| 型號 | 型號A | 型號B | 型號C |
|---|---|---|---|
| 速度 | 13／15 mm/sec | 13／16.5 mm/sec | 33／66 mm/sec |
| 有效負載 | 60kgf（最大） | 140kgf（最大） | 550kgf（額定） |
| 行程 | 20mm | 25mm | 40mm |
| 直流伺服電機 | HM6823 | HM9851 | SGM7E-10 |
| 馬達轉速 額定／最大 | 400／450 RPM | 400／500 RPM | 200／400 RPM |
| 滾珠螺桿 | O.D.8mm，Lead 2mm | O.D.14mm，Lead 2mm | O.D.20mm，Lead 10mm |
| 應用 Guide Master | SGMF50 | SGMF80 | SGMF80 |
| 重覆定位精度 | ±0.002mm | ±0.002mm | ±0.003mm |
| 上／下直線度 | 0.002mm／20mm | 0.002mm／20mm | 0.002mm／20mm |
| 平坦度 | 0.005mm／Ø150 | 0.010mm／Ø200 | 0.010mm／Ø200 |

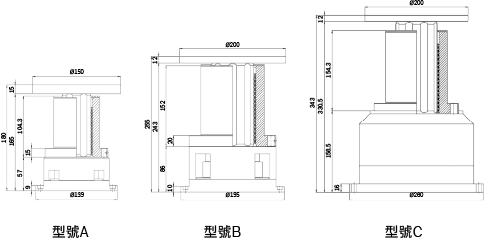

| 尺寸（Ø×H） | Ø139×180 | Ø195×255 | Ø260×345 |
有效負載基於客戶要求；行程可變時可客製。

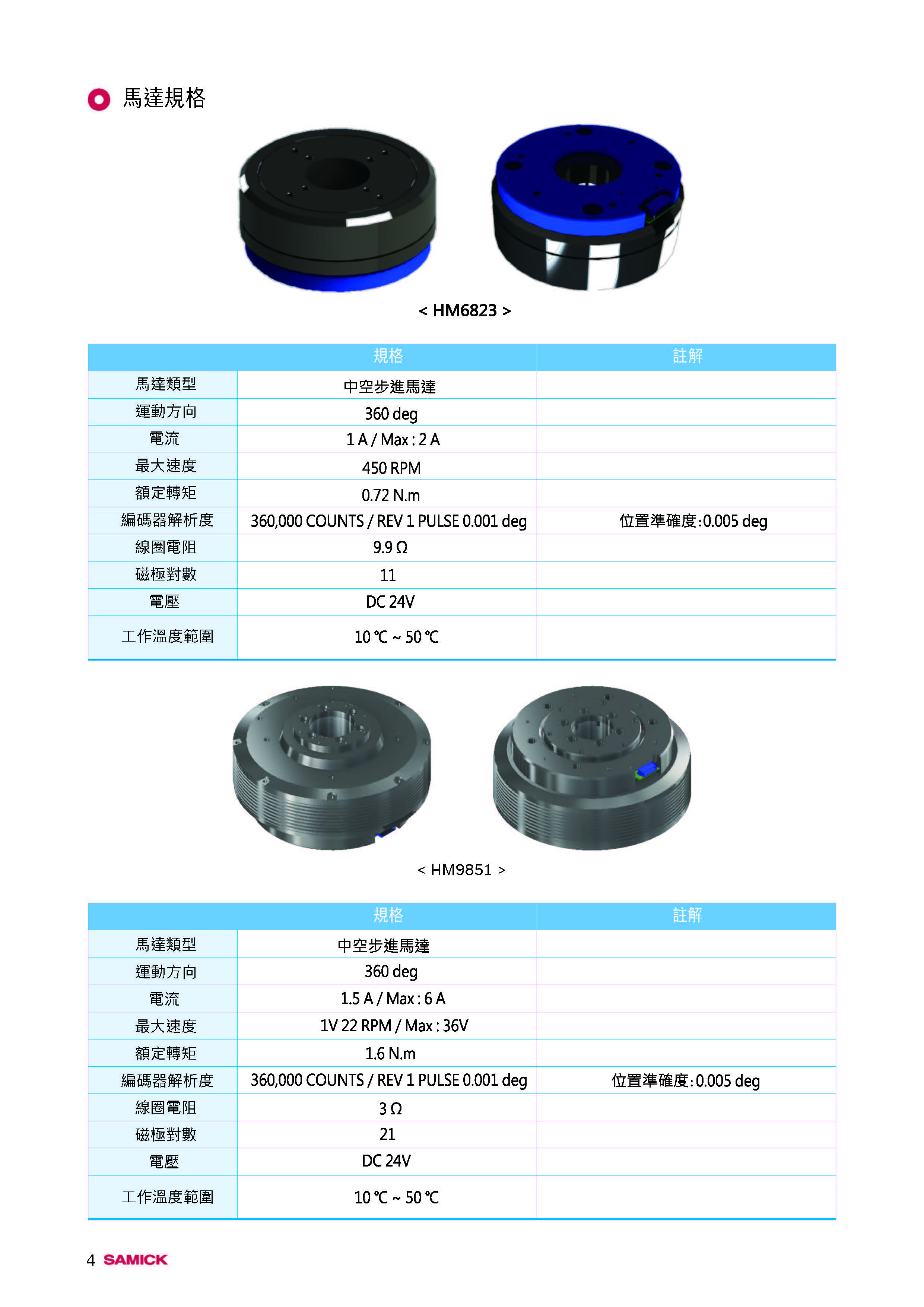

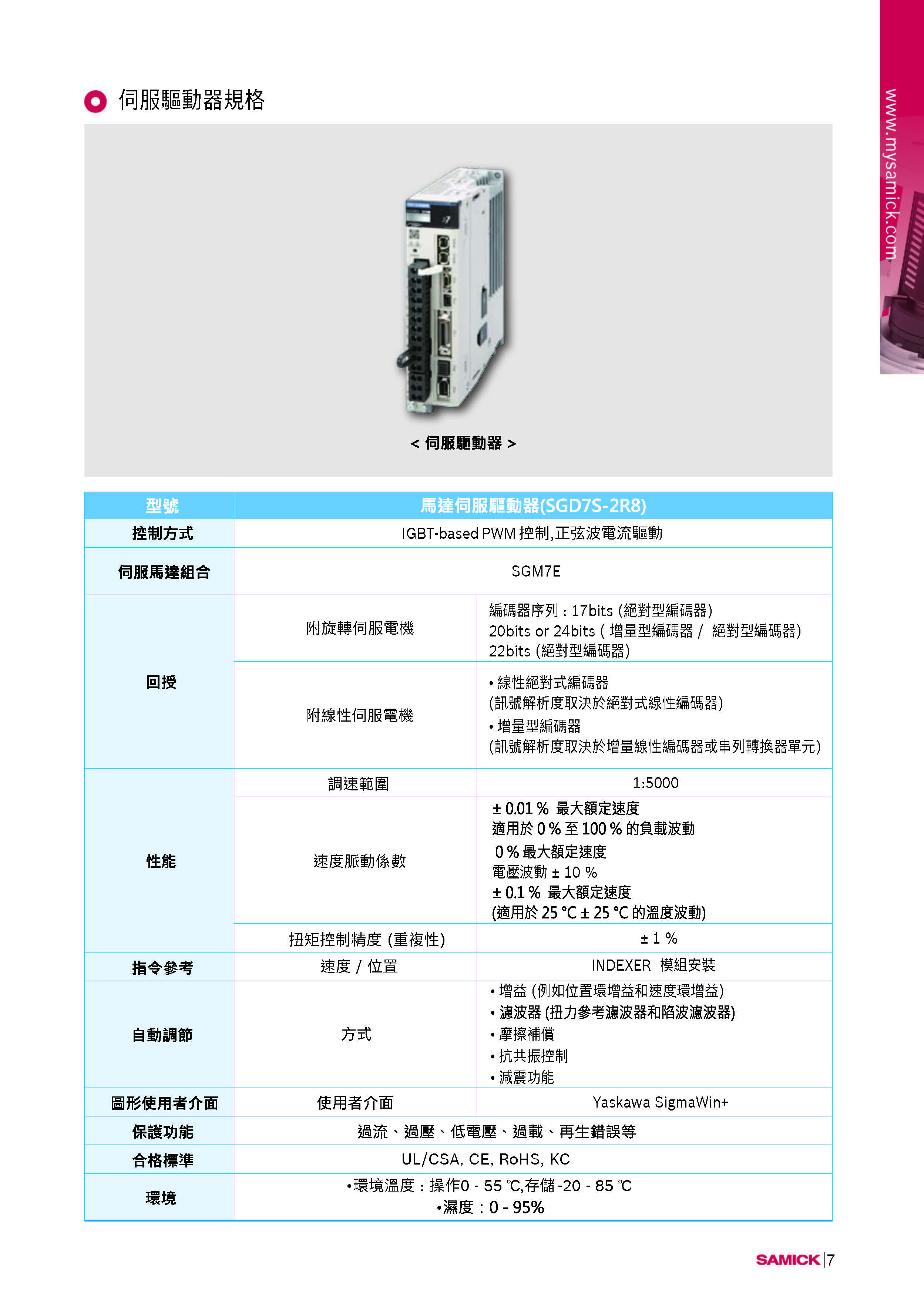

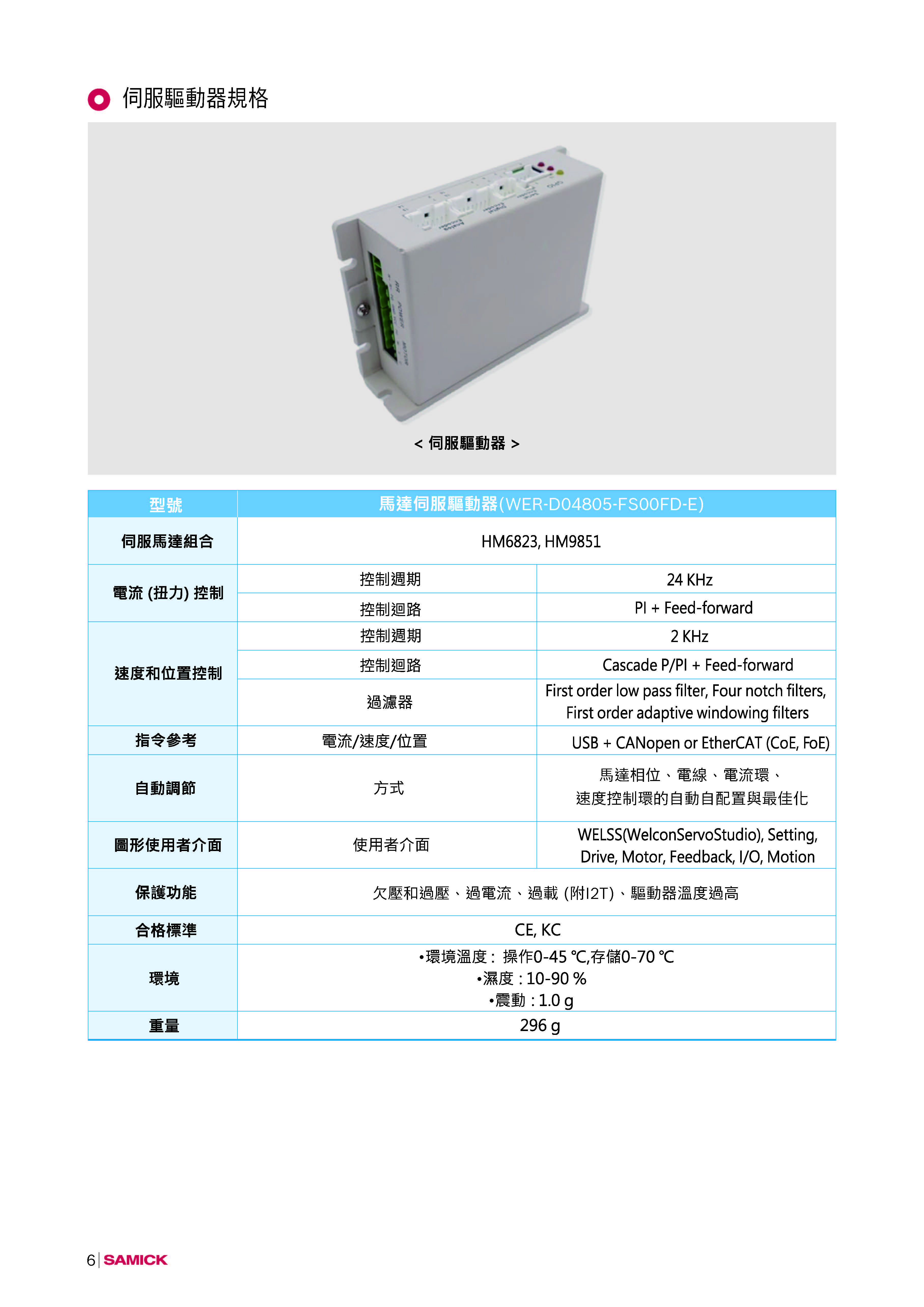

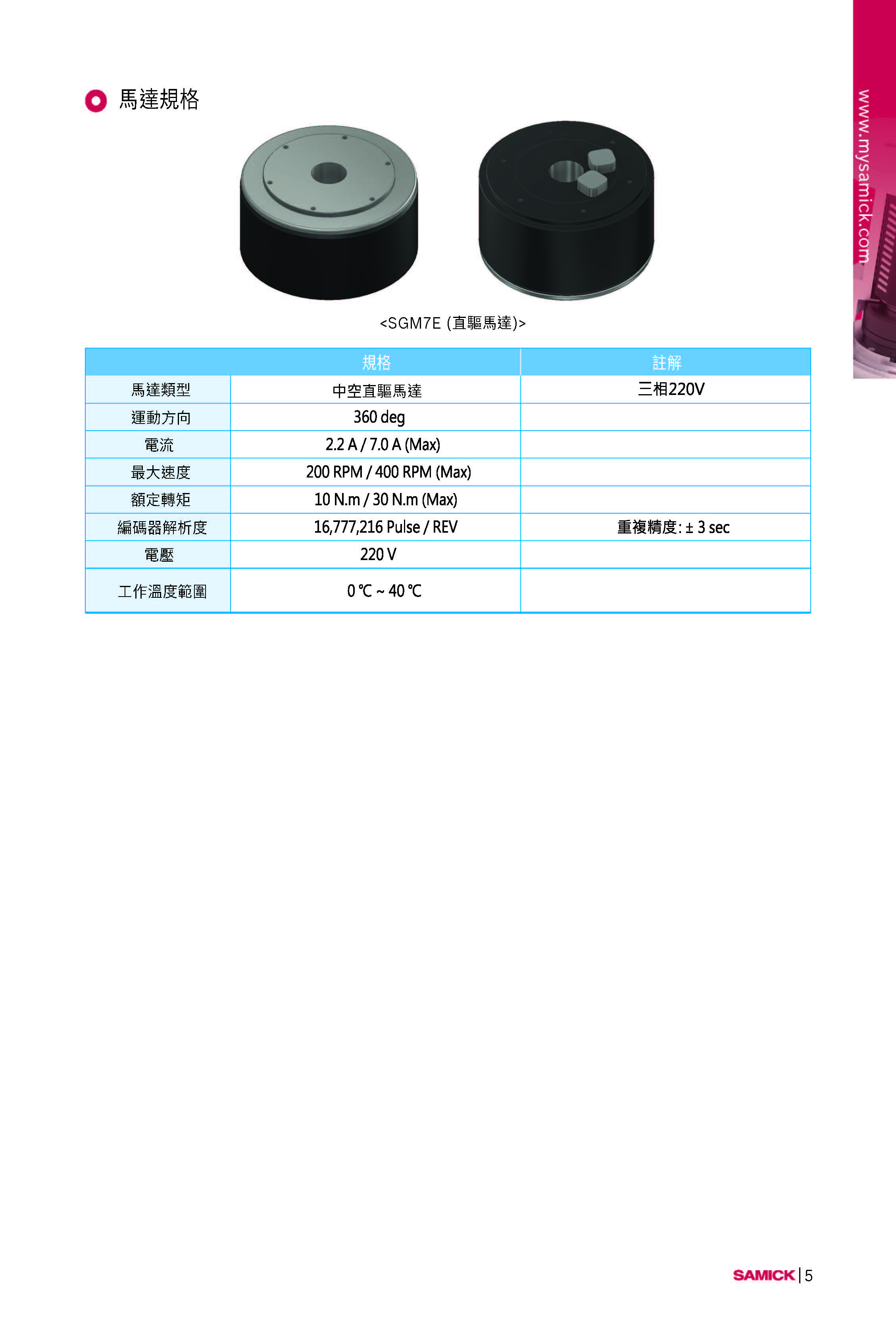

馬達規格（型號A／B／C對應馬達各自獨立規格表）
03
應用場景
McLift® 同軸升降台適用於半導體產業檢驗設備、精密設備控制台、光學設備等需要高精度上下定位的產線與檢測場合。
