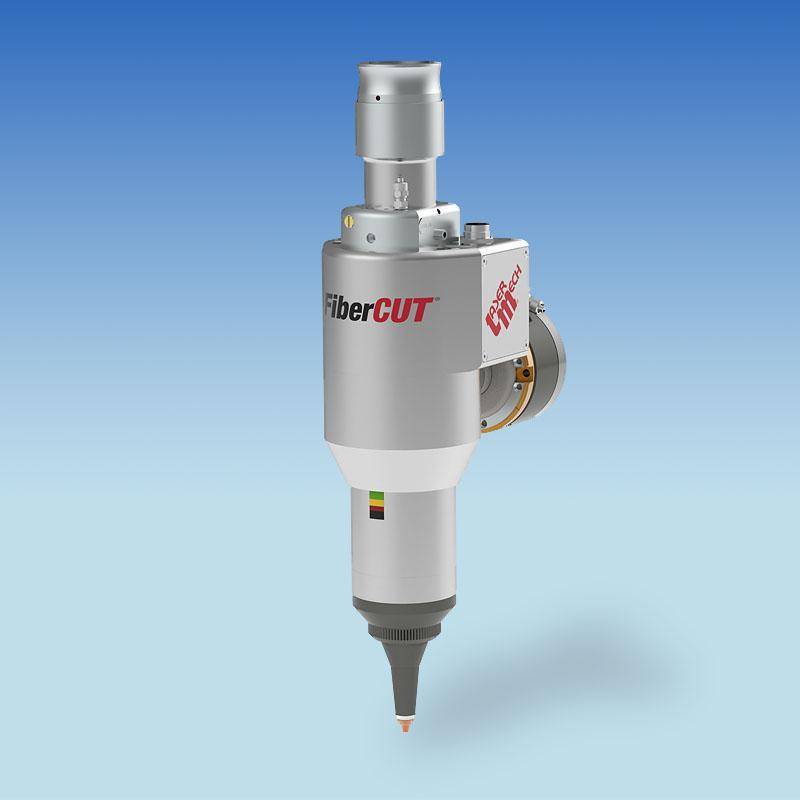

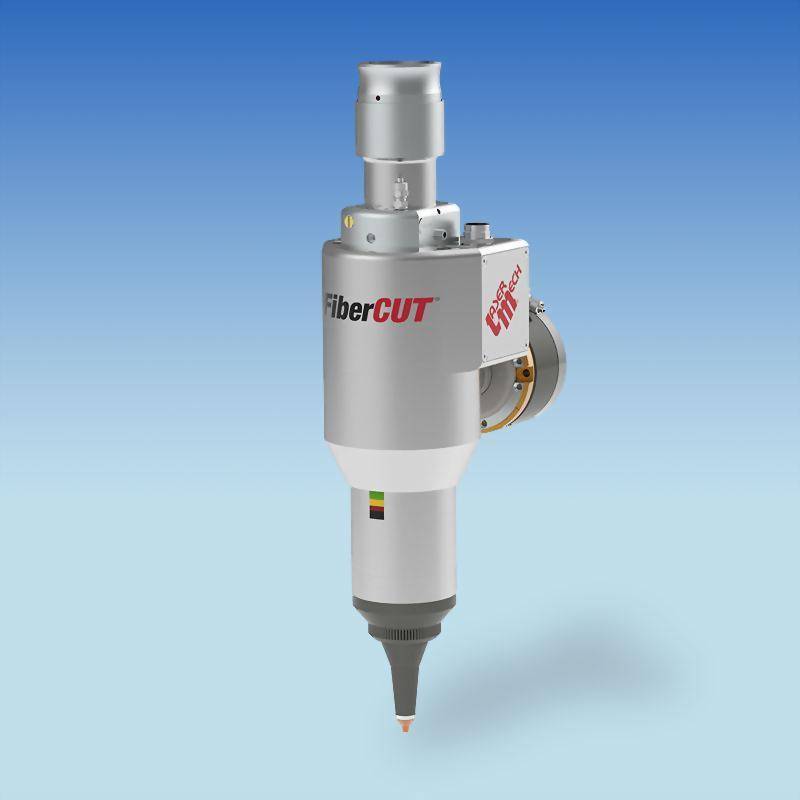

FiberCUT ST 切割頭
FiberCUT ST 可與 16 公斤機器人手臂結合，適用 3D 曲面切割，重量 3.5 kg 以下，適用自行車車架與車用板金。
3.5kg
重量
4kW
額定功率最高
175mm/sec
最大移動速度

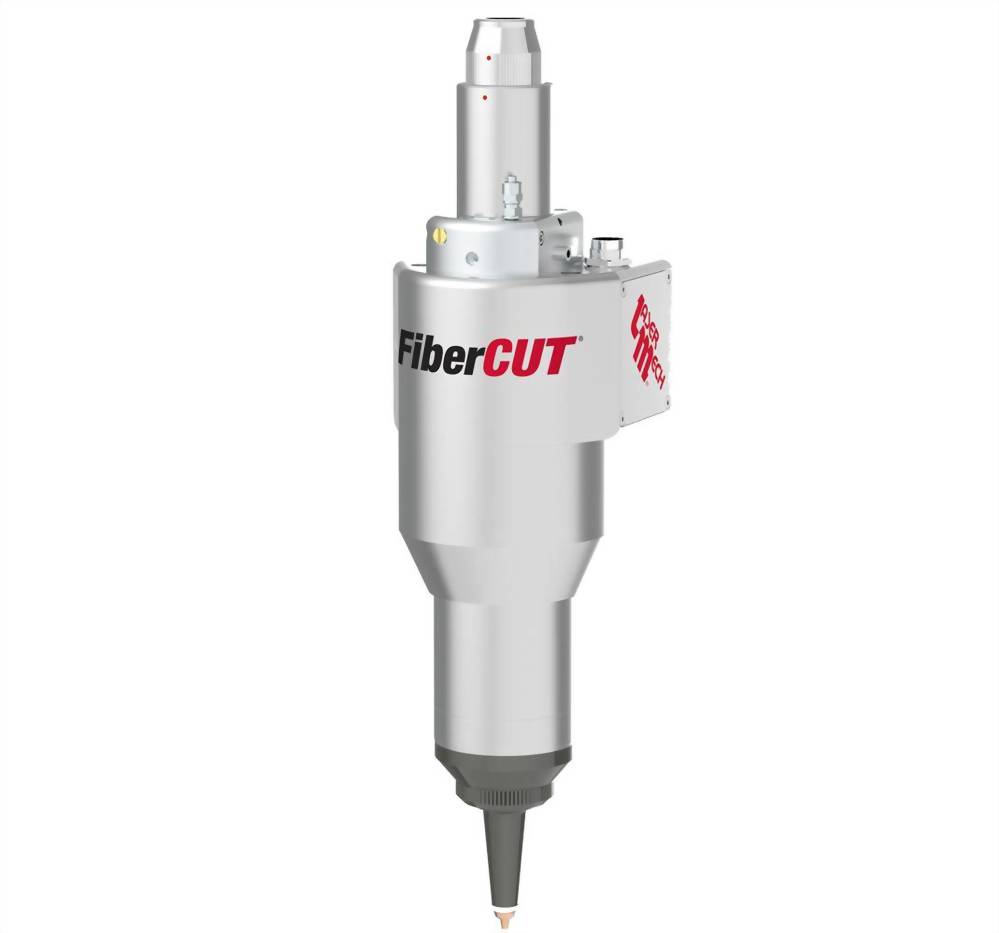

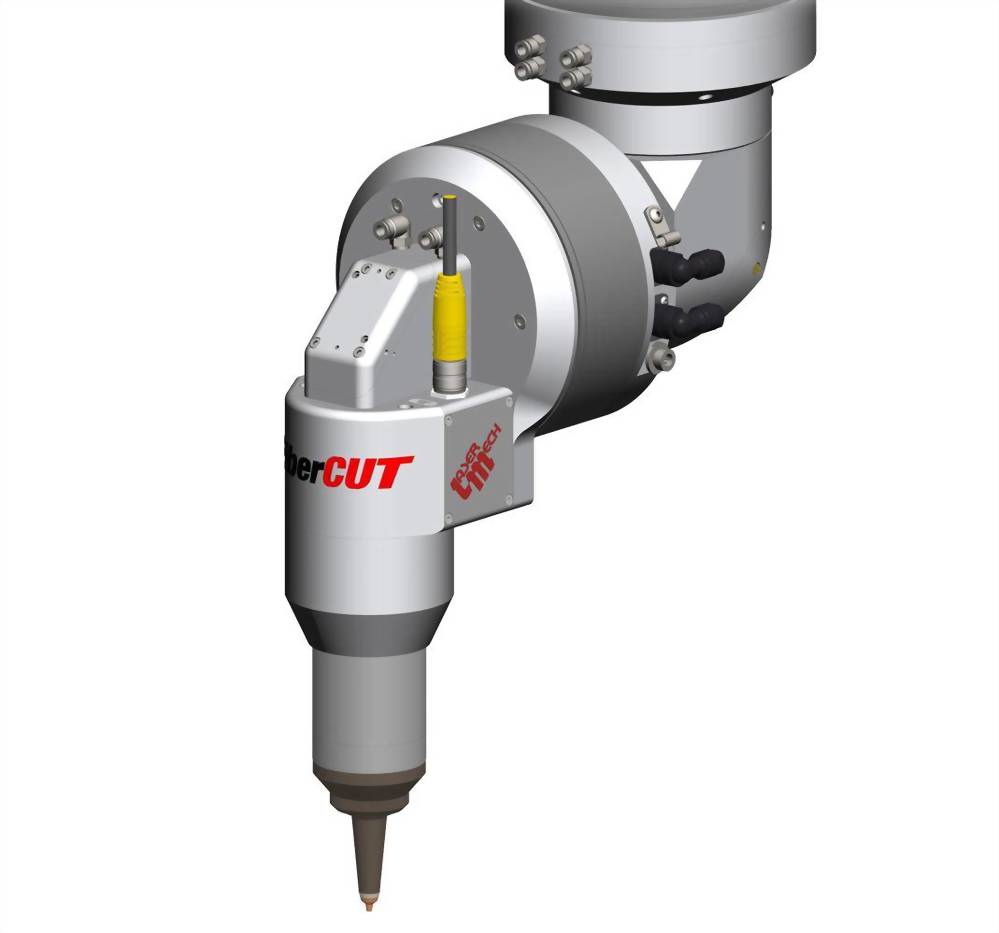

FiberCUT ST 是 LaserMech 的輕量切割頭，可以與 16 公斤機器人手臂結合，適用於 3D 曲面切割。內建電容高度傳感器與 Z 軸設計，處理曲面加工比較簡便。重量 3.5 kg 以下，運作中相對穩定。LaserMech 針對 FiberCUT 設計了直頭與直角型兩款，讓加工規劃有更多選擇。
查看完整規格表
01
FiberCUT ST 的設計重點
A
重量輕
重量輕，讓重量慣性對機台的影響降到最小。
B
管線走內部
所有連接與輔助氣體管線，都用內部管道連接，避免運作時發生障礙，造成部件受損。
C
抽屜式保護鏡座
保護鏡座是抽屜式，方便更換鏡片與擦拭。
D
可選配防撞保護器
可選配防撞保護器。碰撞時會提供錯誤信號，加工頭會自動轉移，避免二次傷害。
E
密封光束路徑
光束路徑採密封設計，專為惡劣的操作環境而做。
F
冷凝型噴嘴
合適的輔助氣體搭配冷凝型噴嘴，可以產生平順氣流，達到精準切割。
02

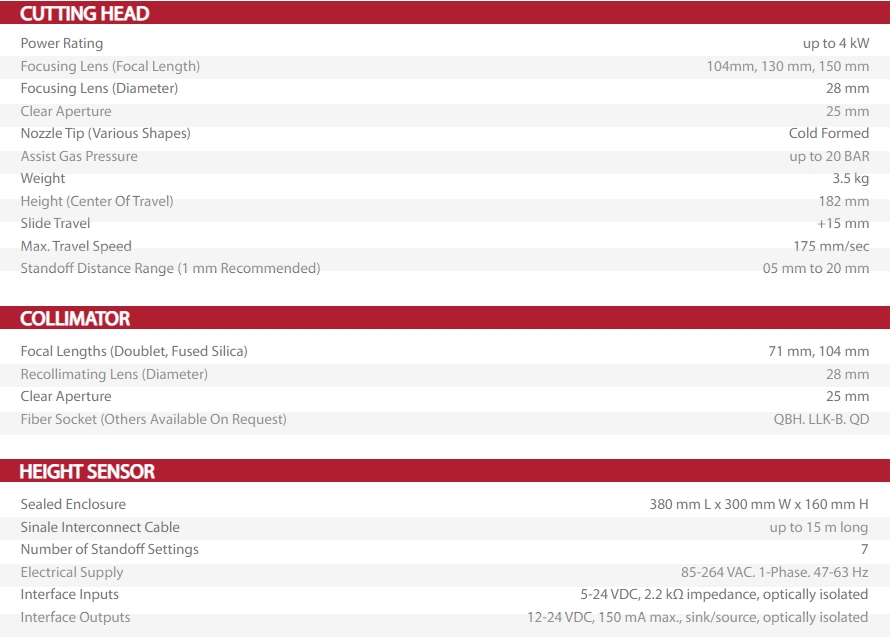

FiberCUT ST 切割頭 完整規格
切割頭
額定功率最高 4 kW
聚焦鏡焦距104 mm、130 mm、150 mm
聚焦鏡直徑28 mm
通光孔徑25 mm
噴嘴尖端冷凝型（Cold Formed）
輔助氣體壓力最高 20 BAR
重量3.5 kg
高度（行程中心）182 mm
最大移動速度175 mm/sec
準直器
焦距（雙合鏡片，熔融石英）71 mm、104 mm
重新準直鏡直徑28 mm
通光孔徑25 mm
光纖接座QBH、LLK-B、QD（其他規格可依需求洽詢）
高度感測器
密封外殼尺寸380 mm 長 × 300 mm 寬 × 160 mm 高
訊號連接線最長 15 m
離板設定數量7 段
電源85–264 VAC，單相，47–63 Hz
介面輸入5–24 VDC，阻抗 2.2 kΩ，光隔離
介面輸出12–24 VDC，最大 150 mA，灌入／源出，光隔離
03
適合哪些加工
自行車車架
運動器材
彎管切割
車用板金
04
常見問題
Q1：FiberCUT ST 可以搭配多大的機器人手臂？
可與 16 公斤機器人手臂結合，適用於 3D 曲面切割。
Q2：不小心碰撞時怎麼辦？
可選配防撞保護器。碰撞時會提供錯誤信號，加工頭會自動轉移，避免二次傷害。
Q3：更換保護鏡片方便嗎？
保護鏡座是抽屜式，方便更換鏡片與擦拭。
