Fiber SCAN RW 旋轉式焊接頭
Fiber SCAN RW 以旋轉折光鏡讓雷射光束旋轉，可在直徑 48 mm 範圍內生成焊接路徑，適用汽車板金疊焊與電池加工。
6kW
光纖雷射功率最高
48mm
加工範圍（直徑）
50Hz
最大速度（連續）
Fiber SCAN RW 的工作原理，是用旋轉折光鏡讓雷射光束旋轉。除了旋轉，也可以在直徑 48 mm 的範圍內生成焊接路徑。
查看完整規格表
01
Fiber SCAN RW 的設計重點
A
控制與常用路徑
雷射控制透過 Fiber SCAN 的控制器溝通，通訊協定包含 discrete I/O 或不同的工程通訊協定。常用的工作路徑，可以儲存在「Shape Commander」資料庫中。
B
軟體看得到光學狀態
跟其他 LaserMech 的高智能系列產品一樣，軟體可以呈現產品內光學元件的狀態、溫度與其他光學表現。
C
相容性高
可相容各種規格的光纖雷射接頭（QBH、QD、LCA 等），也能與各廠牌機器人或運動系統整合。
02

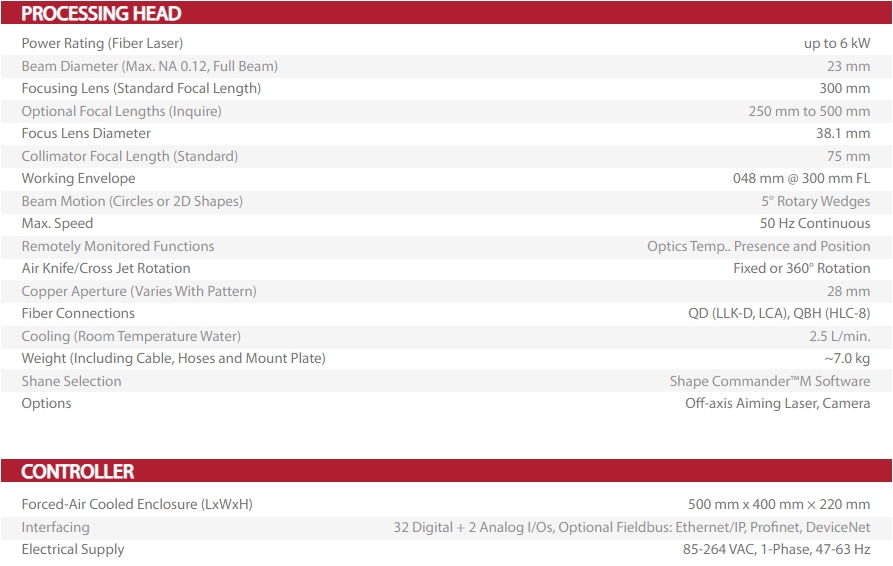

Fiber SCAN RW 旋轉式焊接頭 完整規格
加工頭
額定功率（光纖雷射）最高 6 kW
光束直徑（最大 NA 0.12，全光束）23 mm
聚焦鏡焦距（標準）300 mm
聚焦鏡焦距（可選，請洽詢）250 mm 至 500 mm
聚焦鏡直徑38.1 mm
準直鏡焦距（標準）75 mm
加工範圍（300 mm 焦距）直徑 48 mm
光束運動（圓形或 2D 形狀）5° 旋轉楔形鏡
最大速度50 Hz 連續
遠端監控功能光學元件溫度、有無與位置
氣刀／橫吹氣旋轉固定或 360° 旋轉
銅孔徑（隨圖形變化）28 mm
光纖接頭QD (LLK-D, LCA)、QBH (HLC-8)
冷卻（室溫水）2.5 L/min
重量（含線纜、水管與安裝板）約 7.0 kg
圖形選擇Shape Commander M 軟體
選配離軸瞄準雷射、攝影機
控制器
強制風冷外殼（長 × 寬 × 高）500 mm × 400 mm × 220 mm
介面32 個數位 + 2 個類比 I/O；選配現場匯流排：Ethernet/IP、Profinet、DeviceNet
電源85–264 VAC，單相，47–63 Hz
03
適合哪些加工
汽車側門疊焊焊接
汽車座椅金屬件並焊
金屬焊接
電池加工
04
常見問題
Q1：Fiber SCAN RW 最高可以搭配多大的光纖雷射？
額定功率最高 6 kW。
Q2：可以接哪些光纖雷射接頭？
相容各種規格的光纖雷射接頭（QBH、QD、LCA 等）。規格表列的是 QD（LLK-D、LCA）和 QBH（HLC-8）。
Q3：可以跟機器人整合嗎？
可以。能與各廠牌機器人或運動系統整合。
