標準法蘭型滾珠滑塊-FNS[R1651]

IMS-I 整合式測量系統-FNS-法蘭型 標準長 標準高-R1651,滾珠滑塊

IMS整合式測量系統皆為電感式,電感式測量原理為非接觸式測量,測量刻度和感測器不會因外部磁場而毀壞。

而測量系統分為以下兩種

一、絕對式(Absolute)

附有絕對和增量編碼測量刻度,能在系統開起後隨即讀取絕對位置資訊,絕對位置資訊直接保存在軌道上。

二、增量式(Incremental)

附增量式測量刻度和內置參考標記的增量式測量系統,絕對位置透過參考標記產生。





規格

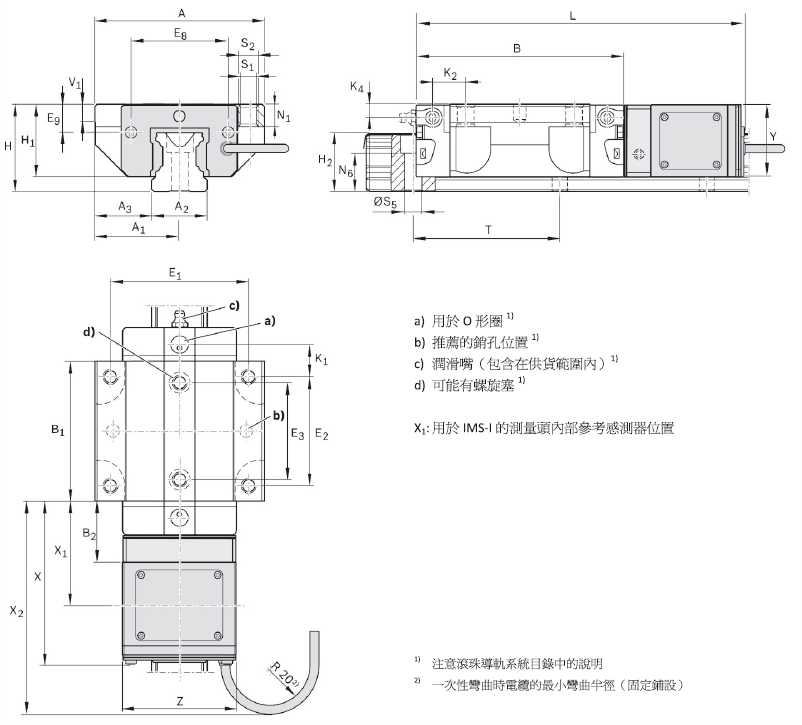

尺寸(mm)

A

A2

B

E1

E2

H

N1

S2

V1

20

63

20

75.0

53

40

30

7.7

M6

6.0

25

70

23

86.2

57

45

36

9.3

M8

7.5

30

90

28

97.7

72

52

42

11.0

M10

7.0

35

100

34

110.5

82

62

48

12.0

M10

8.0

45

120

45

137.6

100

80

60

15.0

M12

10.0


特定產品性能所帶來的優勢

  • 系統上電即確認絕對位置,無須緩衝電池。
  • 高精度位置解析度和頂尖的重複精度。
  • 非接觸式測量,無磨損抗干擾,耐髒耐震。
  • 測量功能整合製滑軌,節約設計、安裝、調機和維護時間,大幅度降低成本。


主要技術參數

  • 位置精度可達0.025um
  • 重複精度:±0.25um
  • 系統精度:±4um
  • 滾珠滑軌系統尺寸:20/25/30/35/45
  • 滾柱滑軌系統尺寸:35/45/55/65
  • 最大尺長度:4500mm
  • 介面:Hiperface,SSI+1Vpp,DRIVE-CLIQ(西門子公司註冊商標),FANUC
