伺服電缸 Servo Cylinder®
伺服電缸Servo Cylinder®
運用直線軸承構造當導向器，具備穩定的精度、高鋼性、長壽命，可高低速連續運行、節省空間及限制推桿旋轉角度，最大出力可達1000kgf 。
可代替油壓缸和空壓缸的電動執行器；適用於移送系統、鎖緊裝置、物流系統、夾具裝置，可使用在產業自動的多功能生產系統定位等。
伺服電缸Servo Cylinder®影片介紹
伺服電缸Servo Cylinder®實際運作影片

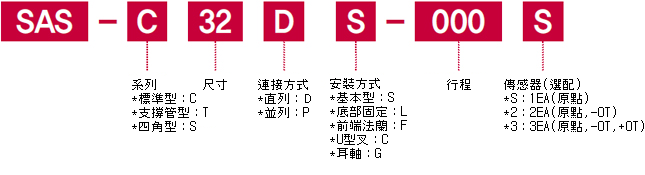

型號構成
基本型號參數
|
區分 |
Φ32 |
Φ40 |
Φ60 |
Φ80 |
|
滾珠螺桿導程 (mm) |
(2), 3, (4), (10) |
(2), 4, (5) |
5, (10), (20) |
10 |
|
滾珠螺桿直徑 (mm) |
10 |
12 |
20 |
20 |
|
最大出力 (kgf) |
150 |
250 |
500 |
1,000 |
|
最大速度(mm/sec) |
150/200 |
200/270 |
200/200 |
330/500 |
|
最大行程(st) (mm) |
~ 400 |
~ 600 |
~ 800 |
~ 800 |
|
最大迴轉角度( ˚ ) |
±0.2 |
±0.25 |
±0.25 |
±0.25 |
|
往返位置精度(mm) |
±0.02 |
±0.02 |
±0.02 |
±0.01 |
注 1) 滾珠螺桿導程括號內為特殊定製款
注 2) 導桿末端的形態可根據顧客需求訂製

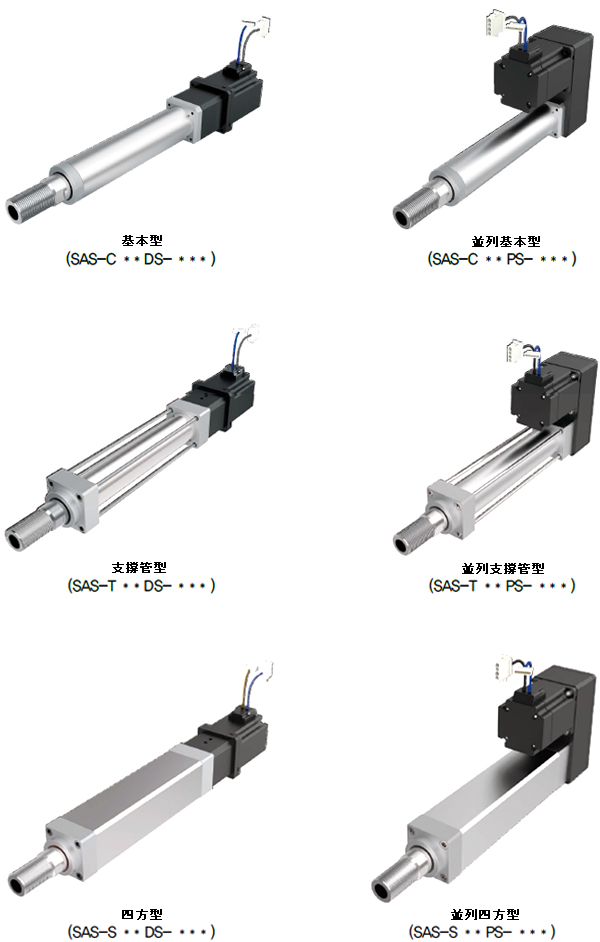

基本型型號實例
型號和參數
標準型(直列型)
|
ΦD |
Φd |
L1 |
L2 |
L3 |
(Lm) |
□A |
B * C * D |
a * a * ΦD1 |
b * c` * ΦD2 |
E |
|
|
Φ32 |
32 |
20 |
156.5 |
146.5 |
136.5 |
(42) |
46 |
82 * 52 * 33 |
32.5 * 32.5 * 7 |
62 * 182 * 7 |
M18×1.5 |
|
Φ40 |
40 |
25 |
178 |
173 |
163 |
(44) |
55 |
90 * 59 * 36 |
40 * 40 * 9 |
70 * 208.1 * 9 |
M22×1.5 |
|
Φ60 |
60 |
40 |
232.5 |
232.5 |
220.5 |
(76) |
75 |
125 * 83 * 50 |
55 * 55 * 9 |
100 * 299.5 * 11 |
M36×1.5 |
|
Φ80 |
80 |
50 |
280 |
277 |
257 |
(107) |
100 |
165 * 115 * 70 |
75 * 75 * 14 |
130 * 346 * 14 |
M45×1.5 |

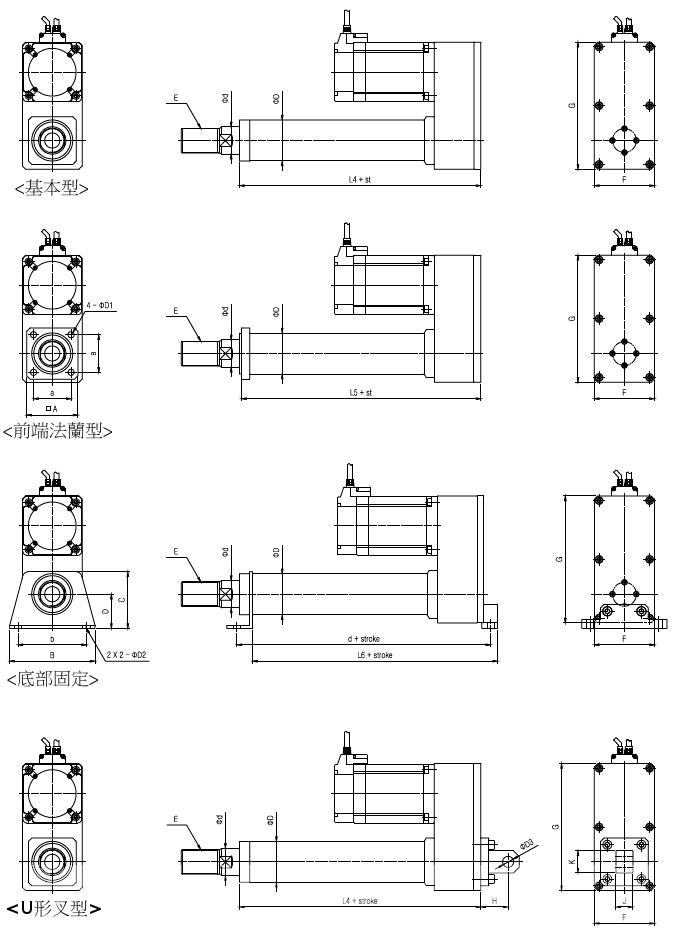

標準型(並列型)
|
L4 |
L5 |
L6 |
F * G |
b * d * ΦD2 |
ΦD3 |
H |
J * K |
|
|
Φ32 |
198.5 |
193.5 |
195.5 |
52 * 120 |
62 * 182 * 7 |
10 |
30 |
15 * 20 |
|
Φ40 |
229 |
224 |
229 |
62 * 136 |
70 * 238.5 * 9 |
12 |
35 |
18 * 24 |
|
Φ60 |
303.5 |
300.5 |
308.5 |
88 * 186 |
100 * 308.5 * 11 |
16 |
40 |
25 * 32 |
|
Φ80 |
363 |
360 |
364 |
130 * 258 |
130 * 378 * 14 |
22 |
52 |
30 * 45 |

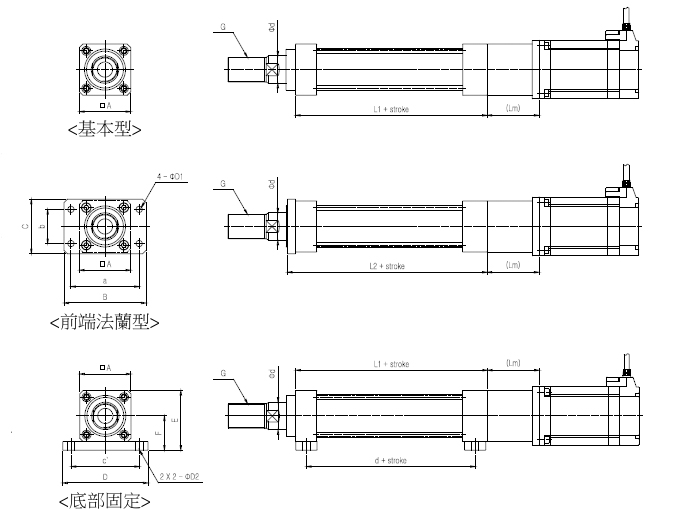

支撐管型(直列型)
|
□A |
Φd |
L1 |
L2 |
(Lm) |
B * C |
D * E * F |
a * b * ΦD1 |
c` * d * ΦD2 |
G |
|
|
Φ32 |
46 |
20 |
146 |
156 |
(42) |
79 * 50 |
82 * 56 * 33 |
64 * 32 * 7 |
62 * 119 * 7 |
M18×1.5 |
|
Φ40 |
52 |
25 |
173 |
183 |
(45) |
90 * 55 |
90 * 62 *36 |
72 * 36 * 9 |
70 * 145 * 9 |
M22×1.5 |
|
Φ60 |
75 |
40 |
230.5 |
242.5 |
(76) |
120 * 80 |
125 * 87.5 * 50 |
100 * 50 * 9 |
100 * 197 * 11 |
M36×1.5 |
|
Φ80 |
100 |
50 |
277 |
297 |
(107) |
160 * 110 |
165 * 120 * 70 |
130 * 76 * 14 |
130 * 229 * 14 |
M45×1.5 |

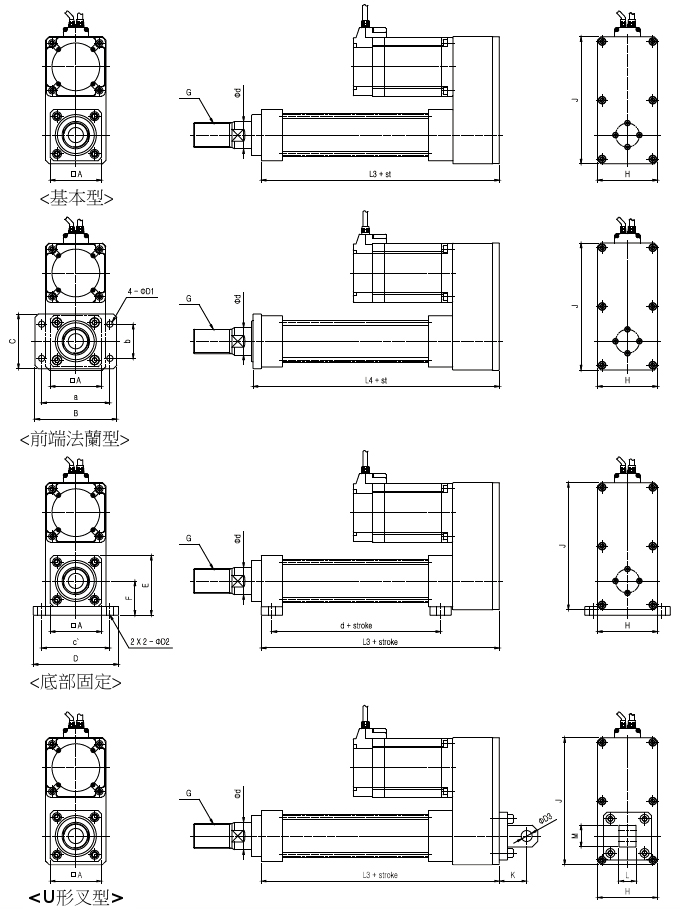

支撐管型(並列型)
|
|
L3 |
L4 |
H * J |
ΦD3 |
K |
L * M |
|
Φ32 |
193 |
203 |
52 * 120 |
10 |
30 |
15 * 20 |
|
Φ40 |
225 |
235 |
62 *136 |
12 |
35 |
18 * 24 |
|
Φ60 |
198.5 |
310.5 |
88 * 186 |
16 |
40 |
25 * 32 |
|
Φ80 |
360 |
380 |
130 * 258 |
22 |
52 |
30 * 45 |

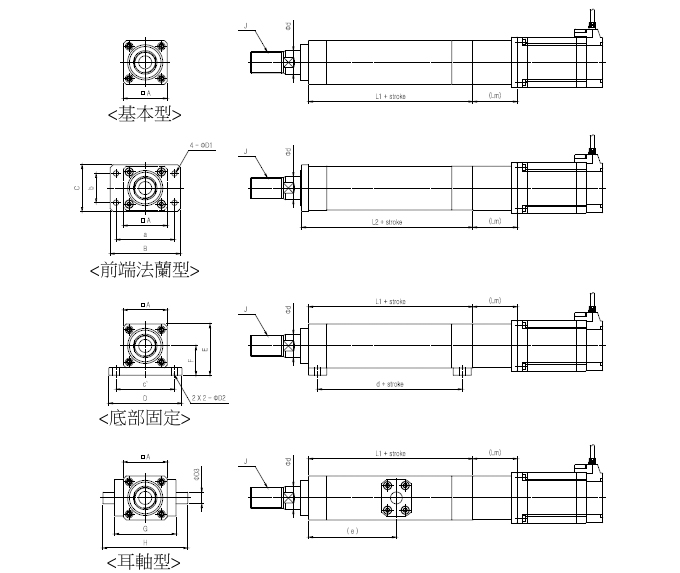

四角型(直列型)
|
|
□A |
Φd |
L1 |
L2 |
(Lm) |
B*C |
D*E*F |
G*H |
a*b*ΦD1 |
c`*d*ΦD2 |
(e)*ΦD3 |
J |
|
Φ32 |
46 |
20 |
146 |
156 |
(42) |
79*50 |
82*56*33 |
66*90 |
64*32*7 |
62*119*7 |
(123)*12 |
M18×1.5 |
|
Φ40 |
52 |
25 |
173 |
183 |
(45) |
90*55 |
90*62*36 |
72*104 |
72*36*9 |
70*145*9 |
(136)*16 |
M22×1.5 |
|
Φ60 |
75 |
40 |
230.5 |
242.5 |
(76) |
120*80 |
125*87.5*50 |
105*145 |
100*50*9 |
100*197*11 |
(150)*20 |
M36×1.5 |
|
Φ80 |
100 |
50 |
277 |
297 |
(107) |
160*110 |
165*120*70 |
140*190 |
130*76*14 |
130*229*14 |
(163)*25 |
M45×1.5 |
四角型(並列型)
|
|
L3 |
L4 |
K * L |
ΦD4 |
M |
N * P |
|
Φ32 |
193 |
203 |
52 * 120 |
10 |
30 |
15 * 20 |
|
Φ40 |
225 |
235 |
62 *136 |
12 |
35 |
18 * 24 |
|
Φ60 |
198.5 |
310.5 |
88 * 186 |
16 |
40 |
25 * 32 |
|
Φ80 |
360 |
380 |
130 * 258 |
22 |
52 |
30 * 45 |

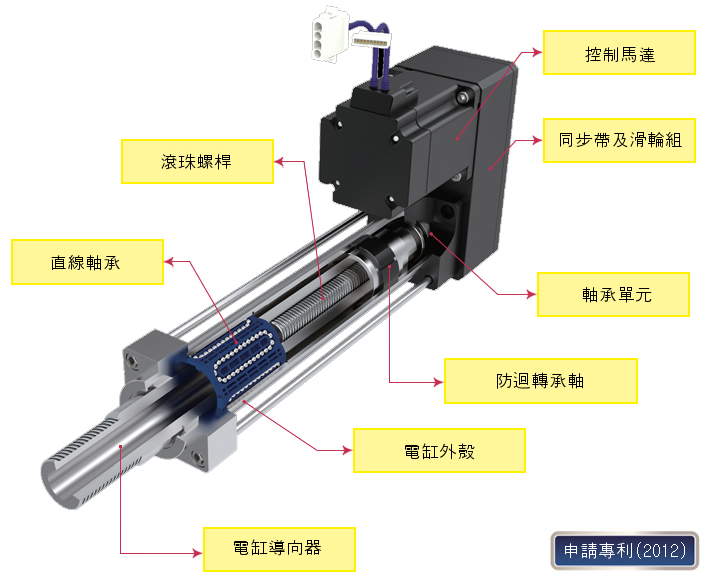

構造說明
直列式(拉桿型)
-穩定的精密度
-實現高剛性和控制負載的迴轉角度
-馬達操控簡易
並列式
-穩定的精密度
-實現高剛性和控制負載的迴轉角度
-馬達操控簡易
-空間使用率更高
特徵
1) 電缸活塞的導向器採用滾動式運動方式，實現了更小的摩擦力，具備了輕快的運動，高速運行和長壽命的特徵2) 電缸外筒和導向器採用高剛性的軸承鋼，可以在惡劣的使用環境下使用
3) 產業現場組裝時有更好的互換性和便利性，為了尋求組裝空間最小化而提供的多種形態的產品
4) 使用操控性能更好的閉環控制系統
優點
1) 精確的軌道和位置控制
2) 能夠承受更高的扭矩
3) 卓越的低速特性
4) 裝配著手簡易
5) 維修費用低廉
6) 反覆、上下、斷續動作無偏差

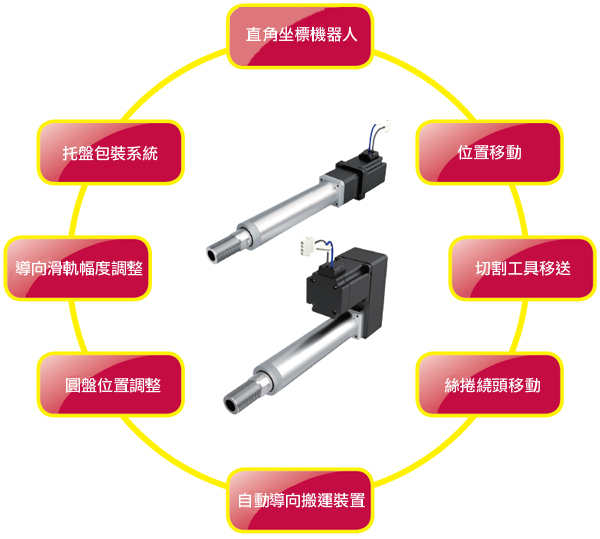

用途
- 可以替代油壓缸和氣壓缸的伺服電缸。
- 移送系統,鎖緊裝置, 物流系統, 產業自動化的混流生產系統上使用的位置控制電缸為了滿足多樣的顧客配置需求而設計製造。
為了滿足多樣的顧客配置需求而設計製造

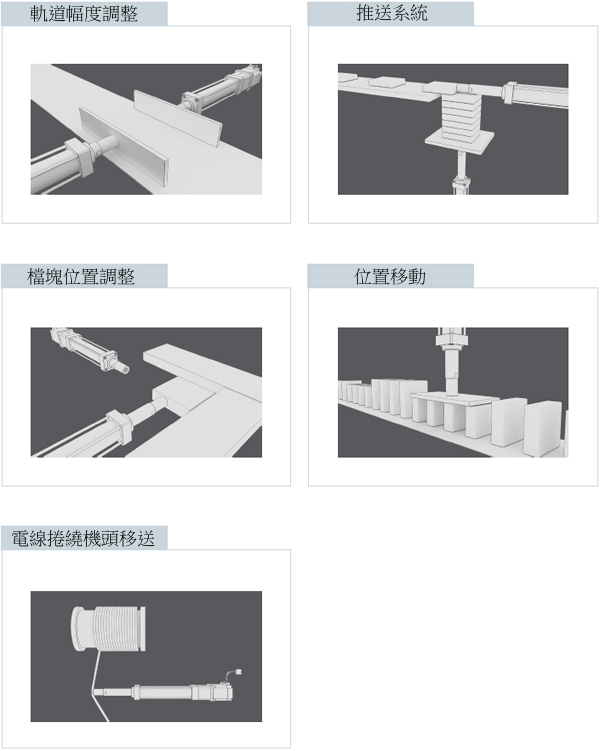

使用實例
