PBG精密導柱


CAD_Download.png PDF-link.png

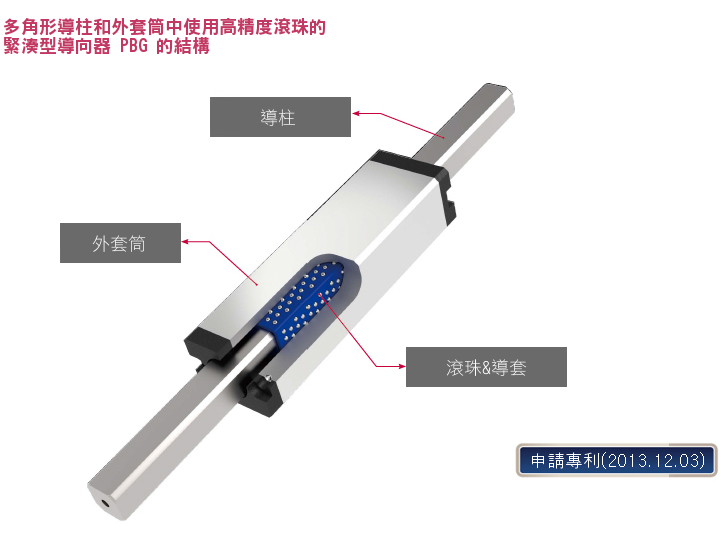

PBG緊湊型導向器

在多角形導柱和外筒中使用高精度滾珠與導套的緊湊型導向器PBG®能限制迴轉,安全高速性能,在側力400g以下可達到晃動量30um內。

當做吸嘴使用時(中空管)有彈簧做緩衝;另有法蘭型可供選擇。

主要應用在小型精密測量儀、OA 機器半導體和LED Chip分流機小型Lens分流機等小型精密配件傳動系統中。

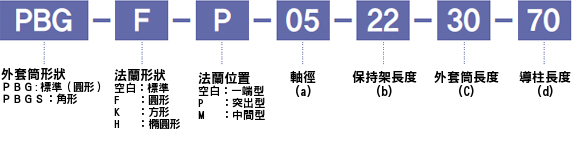

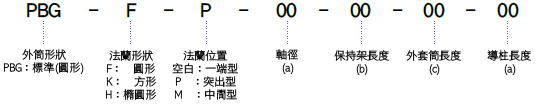

型號構成




配置與尺寸

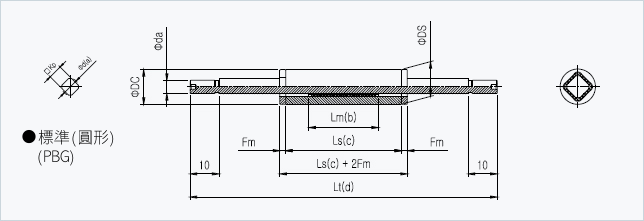

1)標準圓形




型號

Kp

Φd

ΦDC

ΦDS

Lm

Ls

Fm

Lt

BALL

(Φ)

Co

(N)

C

(N)

PBG 5

4

5

10

10

22

30

2

70

0.6

250

180

PBG 6

4.7

6

12

12

24

40

2

86

1.0

380

350

PBG 9

7.8

9.4

15

15

24

40

2

104

570

440

備註:使用行程=(外筒長度-保持架長度)×2

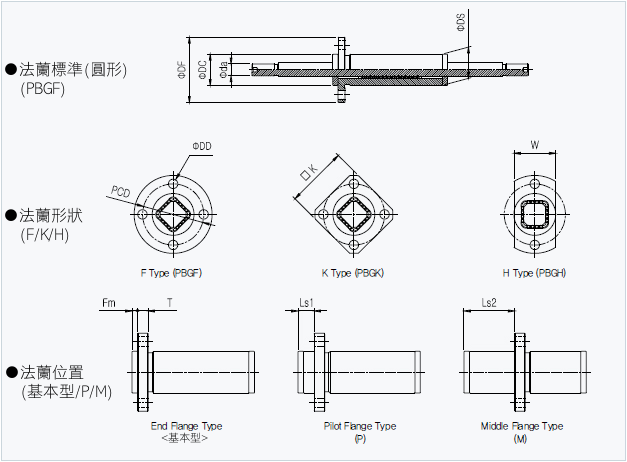

2)法蘭型




型號

ΦDF

ΦDD

PCD

K

W

T

Ls1

Ls2

圓形

方形

橢圓形

PBGF 5

PBGK 5

PBGH 5

23

3.4

17

18

10

2.7

-

-

PBGFP 5

PBGKP 5

PBGHP 5

23

3.4

17

18

10

2.7

4.7

-

PBGFM 5

PBGKM 5

PBGHM 5

23

3.4

17

18

10

2.7

-

14.3

PBGF 6

PBGK 6

PBGH 6

25

3.4

19

20

12

2.7

-

-

PBGFP 6

PBGKP 6

PBGHP 6

25

3.4

19

20

12

2.7

4.7

-

PBGFM 6

PBGKM 6

PBGHM 6

25

3.4

19

20

12

2.7

-

19.3

PBGF 9

PBGK 9

PBGH 9

28

3.4

22

22

15

3.8

-

-

PBGFP 9

PBGKP 9

PBGHP 9

28

3.4

22

22

15

3.8

5.8

-

PBGFP 9

PBGKP 9

PBGHP 9

28

3.4

22

22

15

3.8

-

18.2

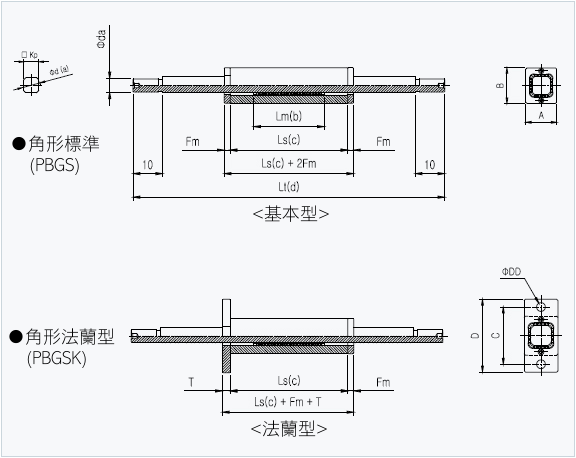

3)角型




Ls

Fm

A

B

C

D

T

ΦDD

Lm

Lt

Φd

Kp

BALL

(Φ)

Co

(N)

C

(N)

PBGS 5

30

2

8

10

17

23

-

3.4

22

70

5

4

0.6

250

180

PBGSF 5

30

2

8

10

17

23

2.7

3.4

22

70

5

4

PBGS 6

40

2

10

12

19

25

-

3.4

24

86

6

4.7

1.0

380

350

PBGSF 6

40

2

10

12

19

25

2.7

3.4

24

86

6

4.7

PBGS 9

40

2

13

15

22

28

-

3.4

24

104

9.4

7.8

570

440

PBGSF 9

40

2

13

15

22

28

3.8

3.4

24

104

9.4

7.8

注1) 使用行程=(外筒長度-保持架長度)X2
注2) 只有角型PBGS的法蘭形狀是方形
注3) 只有方形PBGSK法蘭位置一端型

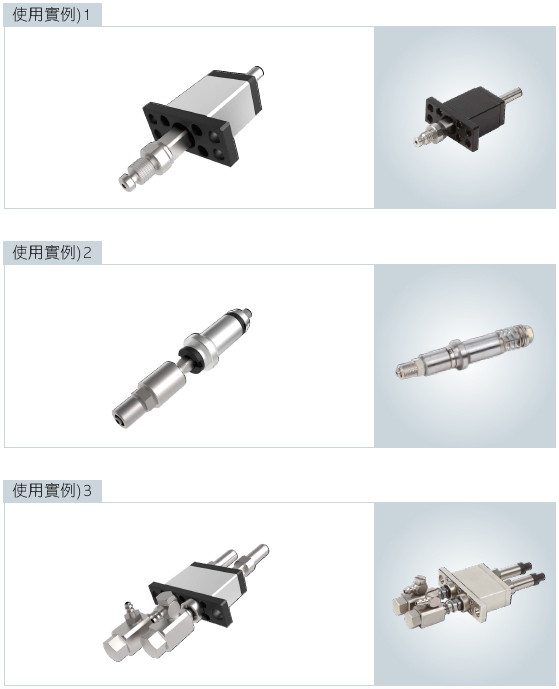

4)特殊產品




1)高精度與高剛性

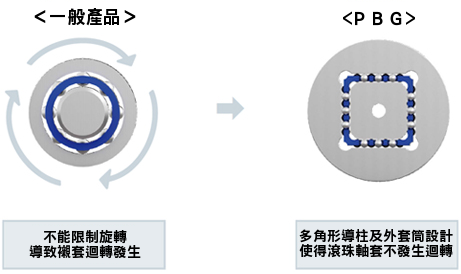

多角型結構的表面通過鏡面加工使得導柱、滾珠和外筒之間呈點接觸,由於平穩運行和旋轉限制使得運動當中的擺動偏離和簸動最小化,進而保持了其穩定的高精度。且由於多角面的增加也增加了滾珠列數,從而實現了高剛性。


2)最小阻力的實現


滾珠與傳動面(鏡面加工)為點接觸的同時,通過滾動摩擦的消耗低與摩擦少來實現直線運動中組裡的最小化。


3)穩定的高速性能


因為可以通過多角形結構使得滾珠的排列可以得到幾㎛的預緊力來提高剛性和直線度,所以也可以減少衝擊、震動和晃動發生,同時也可以保持平穩運行和穩定的精度。


4)緊湊型設計


由於可以通過多角形結構中導柱和外套筒內部的滾珠的排列組合來實現外套筒的外徑最小化,所以可以實現產品的精良化和緊湊化。
