Guide Master®的構造

SAMICK三益-Guide Master是直線運動軸承的一種形式,

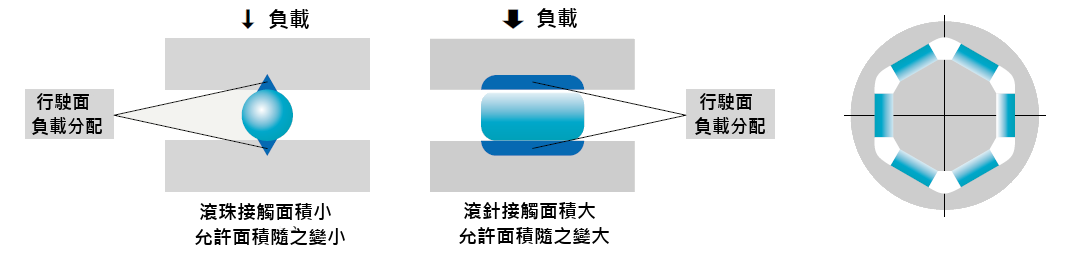

滾珠導套以多角形排列,
適用於短行程直線運動

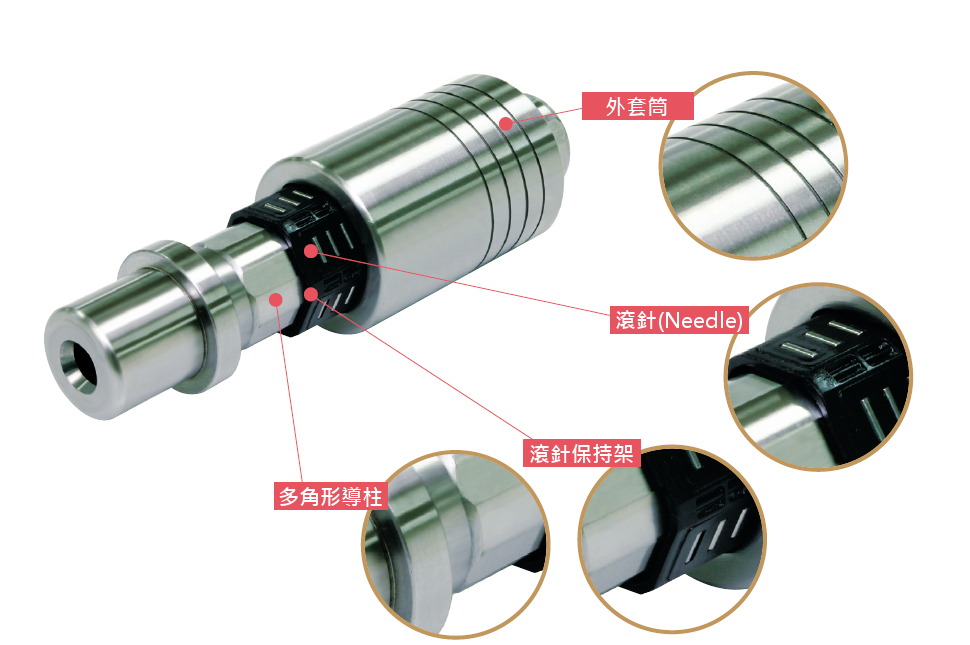

外套筒(Outer Sleeve)

內徑構造呈4~8角形,熱處理硬度達到HRC60~64左右,滾針軌道面保持低於 Ra0.2um 的製作標準。外套筒的外徑部分屬於裝配部位,結合時引入可能性的構造方案。為了使外筒套方便地安裝,還開發了法蘭型的產品。 (SGMF/SGMFM 型)


多角形導柱(Post)

導柱的外徑構造呈4~8角形,熱處理硬度達到HRC60~64左右,滾針軌道面保持低於Ra0.1um 的鏡面加工,從而實現最小的磨擦,有效防止了「打滑」現象的發生。


保持架(Retainer)

減少噪音,並支持和保護著滾動體,上部的切口形狀可以有效緩解運動時的潤滑油拖帶現象,為了更流暢的直線運動,在尺寸精度和高強度方面做了充分的設計。


滾針(Needle)

滾針是使用高碳鍍鉻軸承鋼製作的,般可適用於0~-2sum左右的預壓,在高鋼性要求的條件下可承受4~6噸右 的預壓。



Guide Master®特徵

高鋼性,高精度,長壽命,高速性能




Guide Master®使用用途

半導體、液晶相關設備和檢查儀器,升降/移動檯面,機器人手臂,沖床、搬送裝置,固定沖孔模具,厚材料沖孔模具,定位用控制功能,鉆床等。


直線度:小於2um(20mm行程)

是用於短行程的直線運動





Guide Master

規格參考

SGM 系列


SGMF系列


SGMC系列


SGMW系列


三益多角形直線導柱是直線運動軸承的另一種型式,運用滾針導套已多角型排列,能夠實現滾珠導套鎖不能實現的高剛性,具有高精度、高速、長壽命的產品特徵。

高剛性,直線性和柔和的運行方式可以使Die Set等固有的精密度長時間得到保持。其獨特的內部結構提高了設備振動影響的環境下,實現高速、短距離往返運行的持久性。


LCD/LED/半導體設備精密升降導柱、檢測裝備、升降Slide stage,精密模具導柱,鑽孔模具導柱,二次電磁生產用模具導柱,上下及迴旋運動傳遞時上下導柱及回還力傳遞用導柱(Ball Spline替代品)

用途:半導體、液晶相關設備和檢查儀器、升降/移動檯面、機器人手臂、沖床、搬送裝置、固定沖孔模具、厚材料沖孔模具、定位用控制功能、鉆床等。
