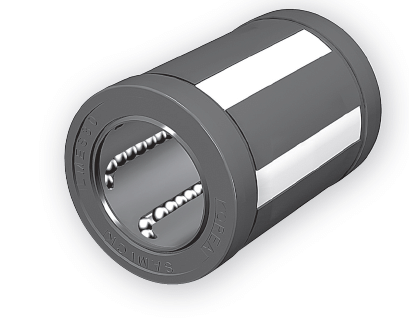

LMES 自動調心型直線軸承



更高的負載能力
三益生產的自動調心型直線軸承中的每一個滾珠和滾珠墊板都經過表面硬化處理的同時,比滾珠尺寸稍大的滾珠墊板設計增大了接觸面,從而使得其負載能力比一般型直線軸承大三倍。在同樣的使用條件下使用壽命比一般型長27倍。


自動調心
滾珠墊板的弧形結構在電板的中心位置形成了一個支點,他允許直線軸承在軸向自調整±0.5°,這種自調心功能可以消除由於製造誤差,裝配誤差或是光軸變形所帶來的任何可能的邊緣應力。


平穩的運行和低噪音
超級軸承的保持架和外套筒是由工程塑料製成的,具有重量輕,摩擦小,耐磨性高等特點。再加上其獨特設計,使得超級軸承運行十分平穩。


間隙調整
滾珠墊板在外筒內為浮動狀態,這樣的設計使得與軸承做組裝時,球與光軸的公差可以調整。


互換性
超級軸承的設計與傳統直線軸承有完全的互換性。

產品型號:LMES10UU,LMES12UU,LMES16UU,LMES20UU,LMES25UU,LMES30UU,LMES40UU,LMES50UU,


型號

內接圓徑

D1)

mm

L

±0.2

L1

±0.2

L2

min

額定載荷(N)

滾珠

列數

重量

(gf)

dr.

(mm)

適用

公差

   (mm)

額定

動載荷2)

(C)

額定

靜載荷

(C)

LMES10UU

10

+0.008

 0

19

29

21.7

1.35

750

550

5

17

LMES12UU

12

22

32

22.7

1.35

1230

110

5

23

LMES16UU

16

+0.009

+0.001

26

36

24.7

1.35

1550

1250

5

28

LMES20UU

20

32

45

31.3

1.65

2580

1670

6

61

LMES25UU

25

+0.011

+0.001

40

58

43.8

1.90

3800

2750

6

122

LMES30UU

30

47

68

51.8

1.90

4710

2800

6

185

LMES40UU

40

+0.013

+0.002

62

80

60.4

2.20

6500

5720

6

360

LMES50UU

50

75

100

77.4

2.70

11460

7940

6

580


註  1)是公制軸承座孔徑

     2)額定壽命為50km時可按照基準的額定動載荷計算

當額定壽命為100km時表上的額定動載荷的值要除以1.26後再計算

            例)LMES12的額定壽命為50km時,額定動載荷C=1230N

                    LMES12的額定壽命為100km時,額定動載荷C100=1230/1.26=976.20N

     3)主要尺寸單位是mm

 4)不鏽鋼滾珠墊板只能用於LMES10LMES12

 51N0.102kgf
